Catalogo lavametalli LINEA K
| Area di lavaggio (cm) | Potenza ultrasuoni | Portata di carico | Capacità del serbatoio | |
| k100 | 65 x 35 x H34 | 1 kW | 100 kg | 180 lt |
|---|---|---|---|---|
| k200 | 85 x 45 x H38 | 2 kW | 100 kg | 250 lt |
| k300 | 105 x 55 x H45 | 3 kW | 300 kg | 520 lt |
| k500 | 125 x 65 x H55 | 4 kW | 300 kg | 700 lt |
Lavametalli ad ultrasuoni per un utilizzo gravoso e continuativo
L’impianto di Lavaggio ad Ultrasuoni di Teknox è stato concepito per un utilizzo gravoso e continuativo, grazie all’alta qualità dei materiali e alle tecnologie utilizzate.
Il lavaggio ad ultrasuoni avviene per mezzo di generatore e trasduttori a piastre immersi nel liquido, posizionati nella parte frontale e posteriore.
La macchina base include la piattaforma mobile automatica in acciaio Inox ad alta portata, il serbatoio aggiuntivo per la raccolta dell’olio per scolmatura e la pompa di ricircolo.
- PLC con Touchscreen colori
- Opzione Industry 4.0
- Unico serbatoio
- Manutenzione auto/moto
- Manutenzione camion
- Manutenzione ferroviaria, navale, aereonautica
- Lavaggio stampi
- Industria meccanica, asportazione truciolo, fonderie, stampaggio
- Trattamento delle superfici, preverniciatura, sverniciatura
- Industria Aereonautica / Spaziale
- Elettronico
- Chimico, Farmaceutico, Medicale, Cosmetico, Alimentare
- Industria grafica e colorifici
Video Lavametalli

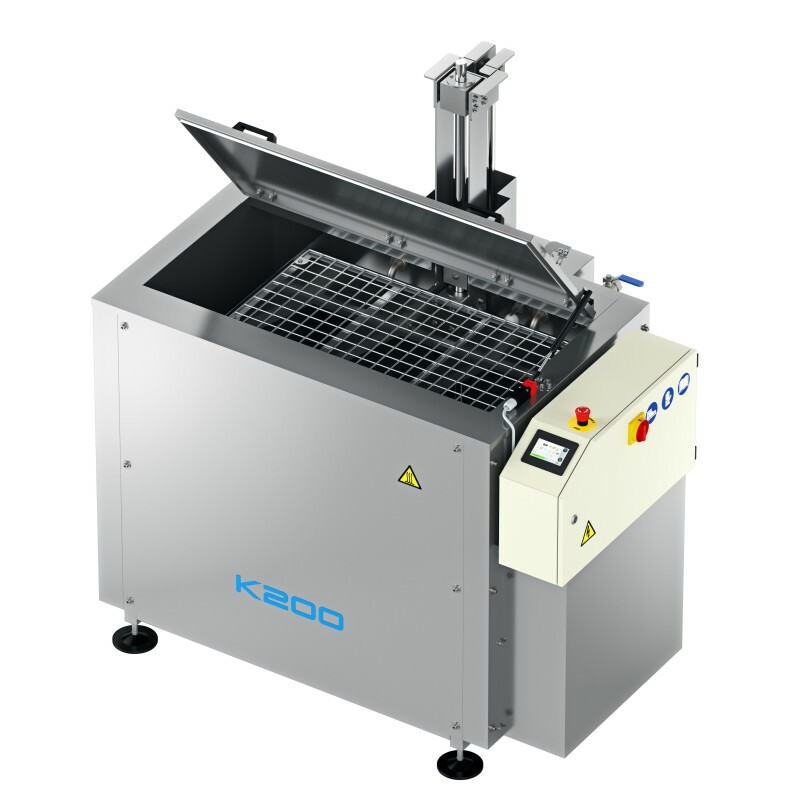

Le lavapezzi della serie K permettono il lavaggio di pezzi in immersione con l’aiuto degli ultrasuoni. La macchina è composta da un serbatoio principale contenente il liquido detergente a base acqua. La piattaforma sulla quale si depositano i pezzi viene immersa automaticamente nel liquido e grazie al potere degli ultrasuoni tutta la superficie viene lavata completamente. Il ciclo di lavaggio automatico, impostato per mezzo di un pannello Touchscreen, permette all’operatore di non essere presente durante il funzionamento. A fine ciclo la piattaforma torna in posizione emersa così che l’operatore possa rimuovere i pezzi puliti e sgrassati. A fianco del serbatoio di lavaggio è presente un serbatoio aggiuntivo dove, per effetto di una pompa di ricircolo, vengono fatti confluire gli olii rimossi. Inoltre un filtro permette la filtrazione del liquido per rimuovere i piccoli particolari solidi.
- Chiusura portella assistita con molle a gas e gancio di chiusura
- Componentistica elettrica di potenza Siemens ®
- Display Touchscreen colori 4" per impostazioni e programmi
- Filtro sull’aspirazione della pompa
- Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
- Controllo di livello minimo
- Finecorsa di sicurezza sull’apertura del coperchio
- Piattaforma automatica di sollevamento e immersione
- Piedi regolabili
- Pompa di ricircolo per filtrazione e rimozione dell’olio per scolmatura
- Pistola di soffiaggio ad aria compressa
- Coibentazione termica serbatoio con pannelli in acciaio Inox Aisi 430
- Programmazione settimanale di accensione riscaldamento e disoleatore
- Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
- Riscaldamento del liquido con resistenza elettrica in acciaio INOX
- Sbiancatura delle saldature interne
- Generatore e trasduttori di ultrasuoni immersibili in acciaio Inox
- Valvole di scarico per svuotamento serbatoi
- Valvola manuale per il riempimento acqua
- Controllo del liquido massimo ed elettrovalvola di riempimento
- Dosatore automatico di detergente liquido, installato sul bagno 1
- Filtro a cartuccia in acciaio Inox
- Dispositivo per la connessione remota e diteleassistenza per HMI Weintek
- Predisposizione per Industria 4.0 per HMI Weintek
- Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
- PLC Siemens S7 1200 - HMI touchscreen Weintek
- Riscaldamento con resistenze esterne, non a contatto con il liquido
- Macchina dotata di ruote per la movimentazione
- Pompa di svuotamento serbatoi (2)
- Torretta luminosa per identificazione stato impianto
- Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
- Interfacciamento con sistema di carico e scarico (Robot)
- Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio

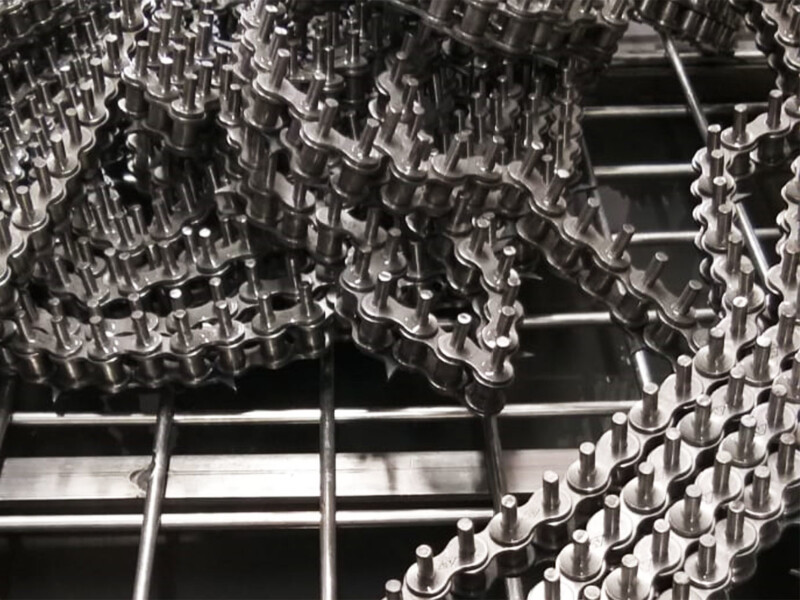

Impianto di lavaggio ad ultrasuoni per la manutenzione delle catene di trasporto utilizzate su impianti automatici
lavapezzi Teknox K200 esegue efficacemente la rigenerazione di componenti meccanici utilizzati nelle linee produttive e fortemente contaminati da grassi, incrostazioni e polveri.
