modelli

	Capacità di lavaggio ( Ø x H )	Portata di carico	Serbatoi
Simplex Big 2B 1000	Ø 90 x H 70 cm	600 Kg	250 lt + 250 lt
Simplex Big 2B 1200	Ø 110 x H 80 cm	600 Kg	300 lt + 300 lt
Simplex Big 2B 1400	Ø 128 x H 90 cm	600 Kg	400 lt + 400 lt
Simplex Big 2B 1800	Ø 165 x H 100 cm	800Kg	550 lt + 550 lt
Simplex Big 2B 2200	Ø 200 x H100 cm	800Kg	750 lt + 750 lt
Simplex Big 2B 2600	Ø 240 x H100 cm	800 kg	750 lt + 750 lt

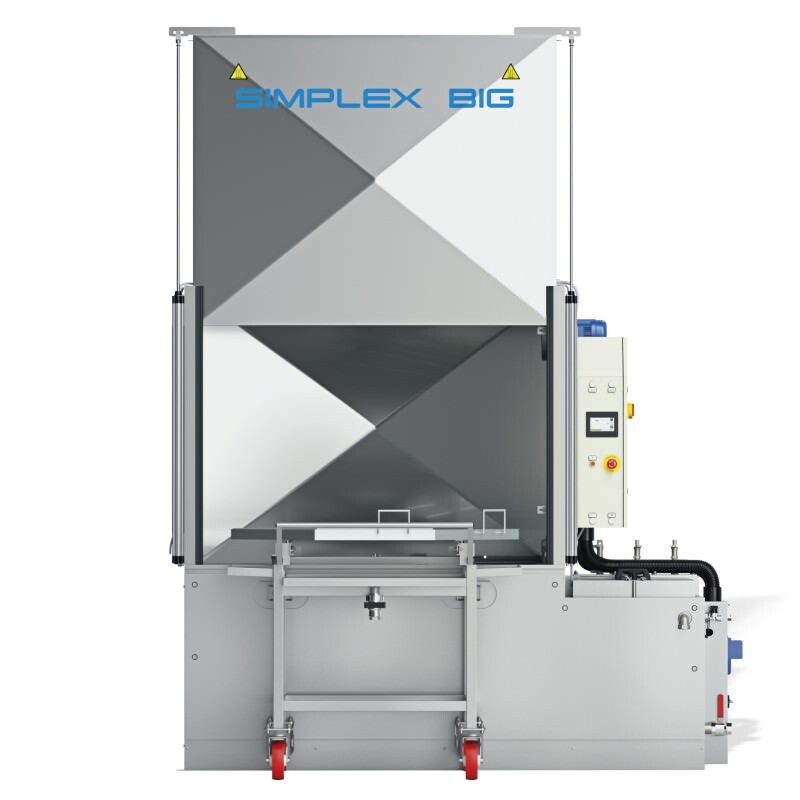

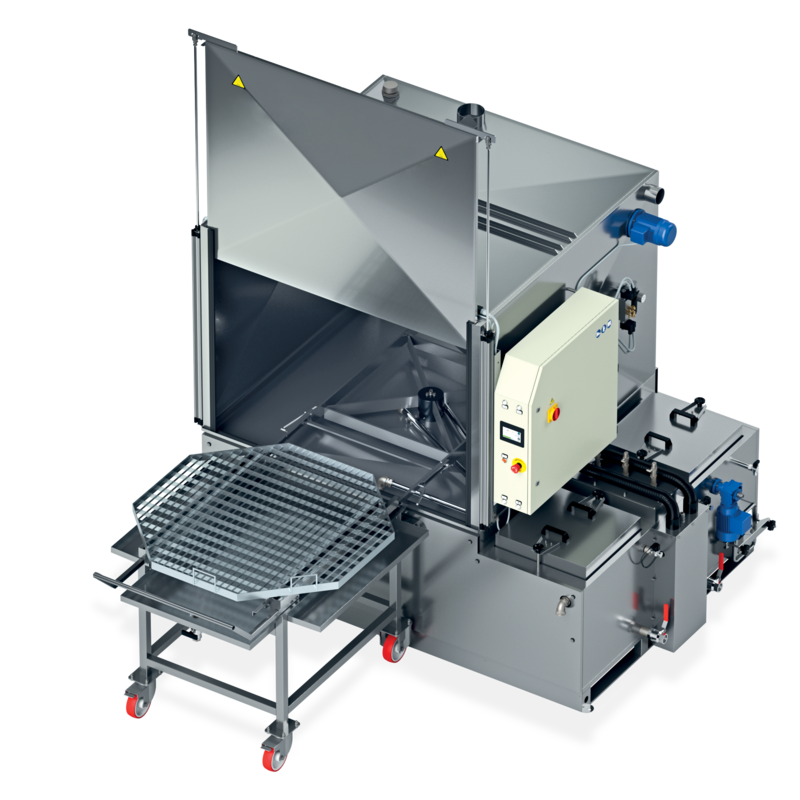

SIMPLEX BIG 2B

Lavametalli automatica a cesto rotante a due bagni con PLC e touchscreen

Simplex Big è un impianto che permette il Lavaggio Automatico di particolari meccanici di medie e grandi dimensioni.

Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta della piattaforma è garantita da un motoriduttore con limitatore di coppia.
La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori
In questa configurazione l’impianto ha due serbatoi separati ed esegue sia il lavaggio che il risciacquo.

versione

LT (riscaldamento fino a 60° C)
HT (riscaldamento fino a 80° C)

COMANDI

PLC con Touchscreen colori
Opzione Industry 4.0

SERBATOI

Doppio serbatoio

SETTORI DI APPLICAZIONE

Manutenzione camion
Manutenzione ferroviaria, navale, aereonautica
Industria meccanica, asportazione truciolo, fonderie, stampaggio
Trattamento delle superfici, preverniciatura, sverniciatura
Industria grafica e colorifici

Alimentazione

Trifase

Video Lavametalli

Le lavapezzi Simplex Big 2B (doppio serbatoio) sono state concepite per il lavaggio e il risciacquo di parti di medie e grandi dimensioni e di pesi importanti.

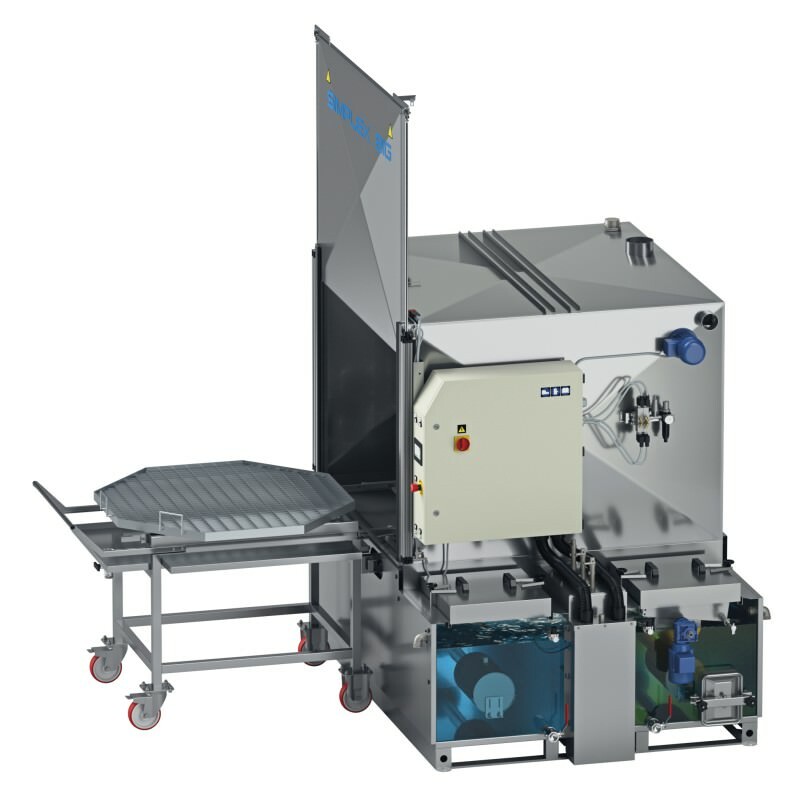

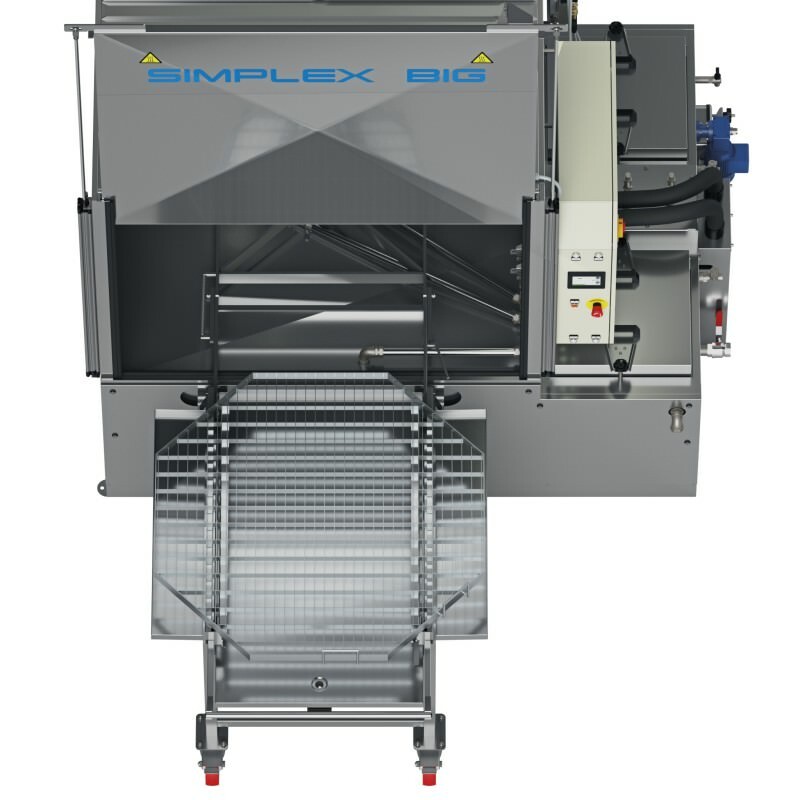

La lavapezzi Simplex Big è provvista di un carrello esterno sul quale vengono appoggiati i pezzi da lavare.
Successivamente l’operatore fa scorrere la piattaforma dentro la cabina di lavaggio, premendo due pulsanti chiude la porta verticale ed avvia il ciclo di lavoro.
Il lavaggio viene eseguito per mezzo di una pompa in acciaio Inox che aspira il liquido dal primo serbatoio e lo spruzza sui pezzi mentre la piattaforma viene fatta ruotare lentamente tramite un motoriduttore.
Terminato il lavaggio e un breve tempo di sgocciolamento viene avviato il risciacquo dei pezzi: in questa fase una seconda pompa aspira il liquido di risciacquo dal secondo serbatoio e lo spruzza sui pezzi per mezzo di tubazioni dedicate.
L’impianto è completamente configurabile grazie ai numerosi accessori disponibili e il ciclo di lavoro è totalmente gestito da un plc industriale.
Grazie al pannello touchscreen e ad un software intuitivo è possibile modificare con facilità tutti i parametri di lavoro, controllare lo stato dei dispositivi installati e modificare i 16 programmi disponibili.
Le lavapezzi Simplex Big sono estremamente robuste e di lunga durata, permettono di ridurre i tempi operatore garantendo sempre ottimi risultati con costi di funzionamento molto bassi.
Alcuni accessori disponibili sono l’asciugatura ad aria calda, la pompa ad alta pressione, il lavaggio manuale integrato nella macchina e molti altri ancora.

Cosa è incluso in tutte le SIMPLEX BIG 2B

Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
Aspirazione elettrica temporizzata dei vapori
Carrello esterno acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno di sicurezza
Cilindri pneumatici ISO e valvole di sicurezza pneumatiche “anticaduta”
Componentistica elettrica di potenza Siemens®
Display Touchscreen colori 4" per impostazioni e programmi
Filtro a cassetta 6 filtri verticali in Aisi 304 per il pre-filtraggio liquido di ritorno nel serbatoio
Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
Tripla guarnizione del portellone (inferiore, superiore e laterale) e guarnizioni su tutti i coperchi serbatoi
Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
Controllo di livello minimo
Motoriduttore rotazione cesto con limitatore di coppia e sensore di centratura
Coibentazione termica serbatoio con pannelli in acciaio Inox Aisi 430
Portella di scarico fanghi per una semplice pulizia dei serbatoi
Piattaforma rinforzata in grigliato pressato con bordo esterno rialzato in acciaio zincato
Elettropompa in acciaio INOX Aisi 304 con tenute speciali
Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
Riscaldamento del liquido con resistenza elettrica in acciaio INOX
Sbiancatura delle saldature interne
Serbatoi accessibili all’esterno
Struttura portante inferiore in acciaio INOX
Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
Valvole di scarico per svuotamento serbatoi
Valvola manuale per il riempimento acqua

VERSIONE HT

Coibentazione termica con pannelli in acciaio Inox Aisi 430

Cosa è possibile aggiungere come accessorio

Controllo del livello massimo del liquido neI serbatoi ed elettrovalvola di riempimento
Soffiaggio aria compressa
Asciugatura con resistenza e soffiante a canali laterali a lama d’aria
Capacità di carico maggiorata di [QTA] x 100 kg
Demineralizzatore a resine miste con conduttivimetro
Altezza di lavaggio maggiorata
Condensatore vapori centrifugo S
Condensatore vapori centrifugo M
Cestello/piattaforma supplementare in acciaio
Carrello esterno aggiuntivo in acciaio INOX Aisi 304
Dosatore automatico di detergente liquido
Disoleatore a disco con motorizzazione indipendente
Disoleatore esterno pneumatico
Filtro a sacco in acciaio Inox
Candela magnetica per filtro a sacco per polvere ferritica
Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
Predisposizione per Industria 4.0 per HMI Weintek
Lavaggio manuale 80 bar con pistola e guanti
Lavaggio manuale 8 bar con pistola e guanti
Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
PLC Siemens S7 1200 - HMI touchscreen Weintek
Pompa di lavaggio ad alta pressione
Pompa di risciaquo ad alta pressione
Pompa di rilancio da serbatoio più pulito a serbatoio più contaminato
Porta frontale a serranda Inox coibentata
Piattaforma e raggera in acciaio INOX Aisi 304
Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
Risciacquo da rete idrica e scarico a perdere
Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
Soffiaggio aria compressa con tubazione superiore regolabile in altezza
Sponde per grigliato, smontabili, H200 mm, in Inox
Pompa di svuotamento serbatoi (2)
Torretta luminosa per identificazione stato impianto
Stazione esterna di carico e scarico (seconda piattaforma inclusa) (C)

LEGENDA ACCESSORI
B: sono obbligatori i pannelli sotto cesto (se presenti a listino per quel modello)
C: l'altezza utile di lavaggio viene ridotta di 130 mm
