modelli

	Capacità di lavaggio ( Ø x H )	Portata di carico	Serbatoio
Simplex Big 1000	Ø 90 x H 70 cm	600 Kg	280 lt
Simplex Big 1200	Ø 110 x H 80 cm	600 Kg	350 lt
Simplex Big 1400	Ø 128 x H 90 cm	600 Kg	500 lt
Simplex Big 1800	Ø 165 x H 100 cm	800 Kg	700 lt
Simplex Big 2200	Ø 200 x H 100 cm	800 Kg	1000 lt
Simplex Big 2600	Ø 240 x H 100 cm	800 kg	1000 lt

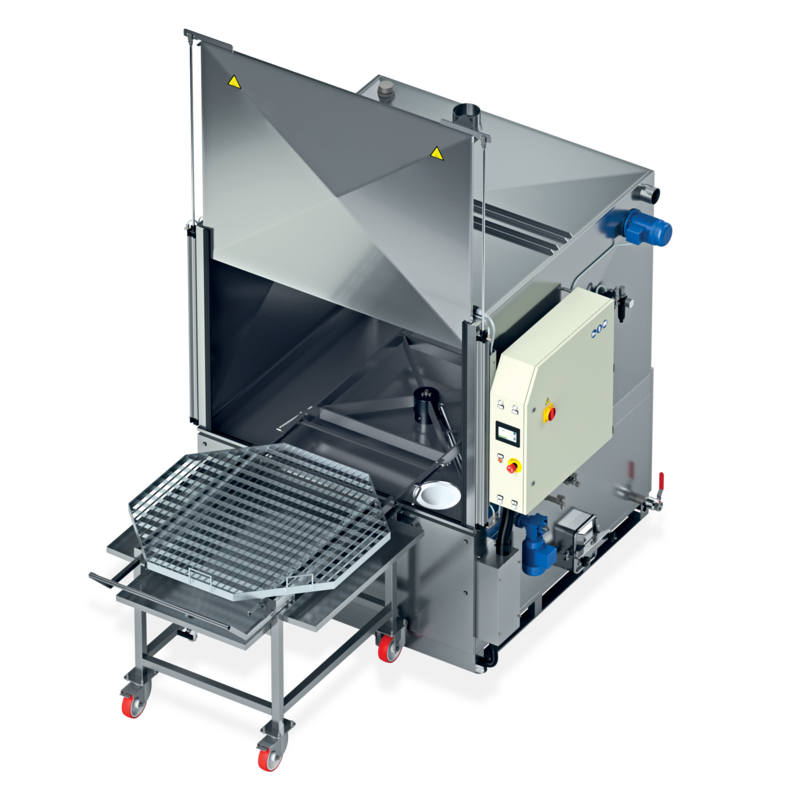

SIMPLEX BIG

Lavametalli automatico a cesto rotante, PLC e touchscreen

Simplex Big è un impianto che permette il Lavaggio Automatico di particolari meccanici di medie e grandi dimensioni.

Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta della piattaforma è garantita da un motoriduttore con limitatore di coppia.
La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori

versione

LT (riscaldamento fino a 60° C)
HT (riscaldamento fino a 80° C)

COMANDI

PLC con Touchscreen colori
Opzione Industry 4.0

SERBATOI

Unico serbatoio

SETTORI DI APPLICAZIONE

Manutenzione camion
Manutenzione ferroviaria, navale, aereonautica
Industria meccanica, asportazione truciolo, fonderie, stampaggio
Trattamento delle superfici, preverniciatura, sverniciatura
Industria grafica e colorifici

Alimentazione

Trifase

Video Lavametalli

Le lavapezzi della gamma Simplex Big sono state espressamente studiate per il lavaggio di parti di medie e grandi dimensioni e di pesi elevati.

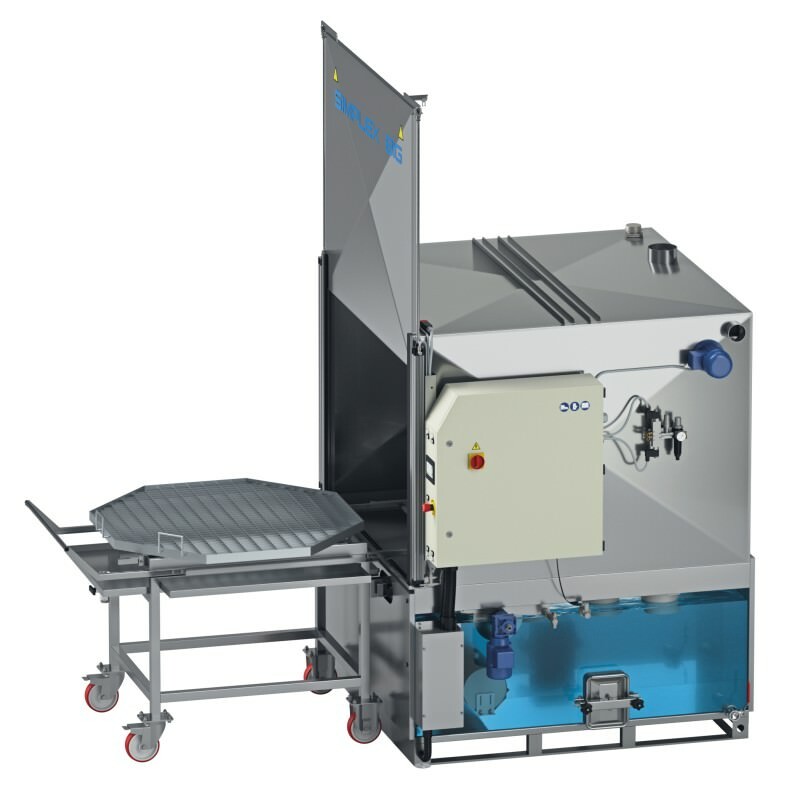

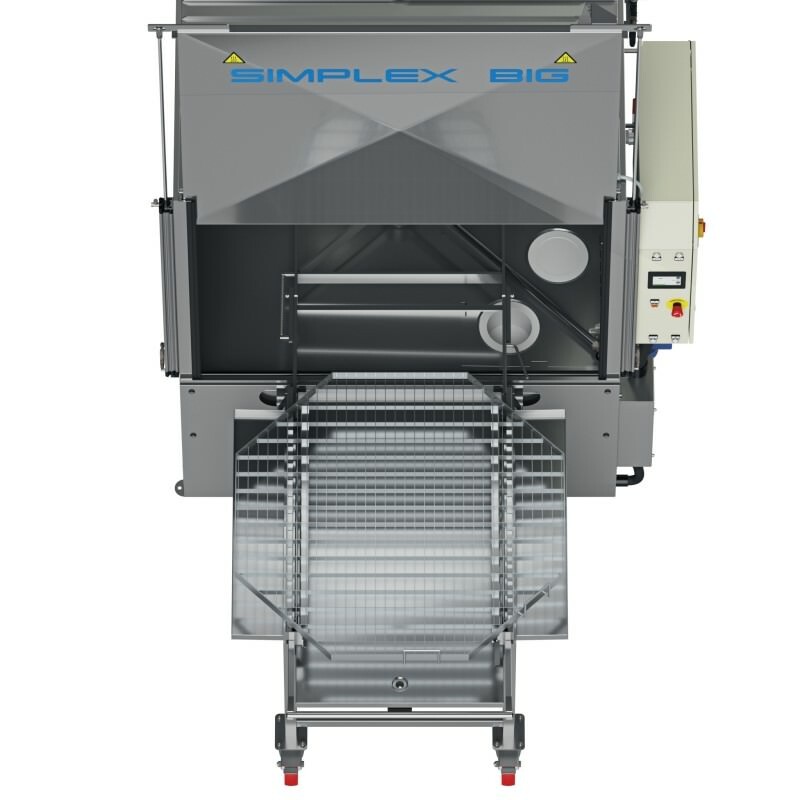

La lavapezzi Simplex Big è dotata di un carrello esterno sul quale vengono depositati i pezzi da lavare.

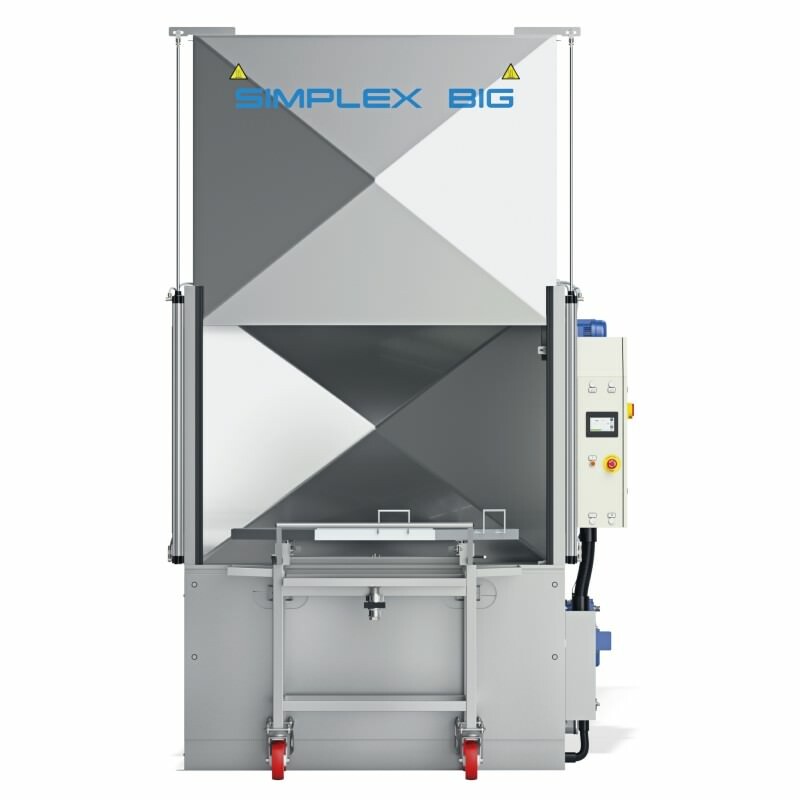

Successivamente l’operatore fa scorrere la piattaforma contenente i pezzi dentro la cabina di lavaggio, esegue la chiusura della porta verticale per mezzo di un comando sistema di comando a due mani ed avvia il ciclo di lavoro.
Il lavaggio viene eseguito per mezzo di una pompa orizzontale in acciaio Inox che aspira il liquido dal serbatoio e lo spruzza sui pezzi mentre la piattaforma viene fatta ruotare lentamente per mezzo di un motoriduttore.
L’impianto è completamente configurabile grazie ai numerosi accessori disponibili ed il ciclo di lavoro è totalmente gestito da un plc industriale.
Sul touchscreen a colori montato sul fronte macchina è possibile modificare i parametri di lavoro come ad esempio la temperatura del liquido, impostare gli orari di accensione e spegnimento del riscaldamento, controllare il funzionamento di ogni dispositivo installato e modificare i 16 programmi di lavaggio disponibili.
Le lavapezzi Simplex Big sono estremamente robuste e longeve, permettono di ridurre i tempi operatore garantendo sempre ottimi risultati con costi di funzionamento molto bassi.
Alcuni accessori disponibili sono il riscaldamento con bruciatore a gas o gasolio, pompa ad alta pressione, lavaggio manuale integrato nella macchina, asciugatura con aria calda.

Cosa è incluso in tutte le SIMPLEX BIG

Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
Aspirazione elettrica temporizzata dei vapori
Carrello esterno acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno sicurezza
Cilindri pneumatici ISO e valvole di sicurezza pneumatiche “anticaduta”
Componentistica elettrica di potenza Siemens®
Display Touchscreen colori 4" per impostazioni e programmi
Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
Tripla guarnizione del portellone (inferiore, superiore e laterale)
Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
Controllo di livello minimo
Motoriduttore per rotazione del cesto con limitatore di coppia e sensore di centratura
Coibentazione termica serbatoio con pannelli in acciaio Inox Aisi 430
Portella di scarico fanghi per una semplice pulizia dei serbatoi
Piattaforma rinforzata in grigliato pressato con bordo esterno rialzato acciaio zincato
Elettropompa in acciaio INOX con tenute speciali
Programmazione settimanale accensione riscaldamento e disoleatore (se installato)
Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
Riscaldamento del liquido con resistenza elettrica in acciaio INOX
Sbiancatura delle saldature interne
Struttura portante inferiore in acciaio INOX
Tubazioni di lavaggio acciaio INOX Aisi 304 con ugelli a lama Inox professionali
Valvole di scarico per svuotamento serbatoi
Valvola manuale per il riempimento acqua

VERSIONE HT

Coibentazione termica con pannelli in acciaio Inox Aisi 430

Cosa è possibile aggiungere come accessorio

Controllo del livello massimo del liquido nel serbatoio 1 ed elettrovalvola di riempimento
Soffiaggio aria compressa [B]
Asciugatura con resistenza e soffiante a canali laterali a lama d’aria [B]
Capacità di carico maggiorata di [QTA] x 100 kg
Demineralizzatore a resine miste con conduttivimetro
Altezza di lavaggio maggiorata
Condensatore vapori centrifugo S
Condensatore vapori centrifugo M
Cestello/piattaforma supplementare in acciaio
Carrello esterno aggiuntivo in acciaio INOX Aisi 304
Dosatore automatico di detergente liquido
Disoleatore a disco con motorizzazione indipendente
Disoleatore esterno pneumatico
Filtro a sacco in acciaio Inox
Candela magnetica per filtro a sacco per polvere ferritica
Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
Predisposizione per Industria 4.0 per HMI Weintek
Lavaggio manuale 80 bar con pistola e guanti
Lavaggio manuale 8 bar con pistola e guanti
Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
PLC Siemens S7 1200 - HMI touchscreen Weintek
Pompa di lavaggio ad alta pressione
Porta frontale a serranda Inox coibentata
Piattaforma e raggera in acciaio INOX Aisi 304
Pannelli sotto cestello con filtri a pozzetto raccolta grasso e solidi
Riscaldamento con bruciatore a gasolio/metano
Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
Soffiaggio aria compressa con tubazione superiore regolabile in altezza [B]
Sponde per grigliato, smontabili, H200 mm, in Inox
Pompa di svuotamento serbatoio
Torretta luminosa per identificazione stato impianto
Stazione esterna di carico e scarico (seconda piattaforma inclusa) [C]

LEGENDA ACCESSORI
B: sono obbligatori i pannelli sotto cesto (se presenti a listino per quel modello)
C: l'altezza utile di lavaggio viene ridotta di 130 mm
