modelli

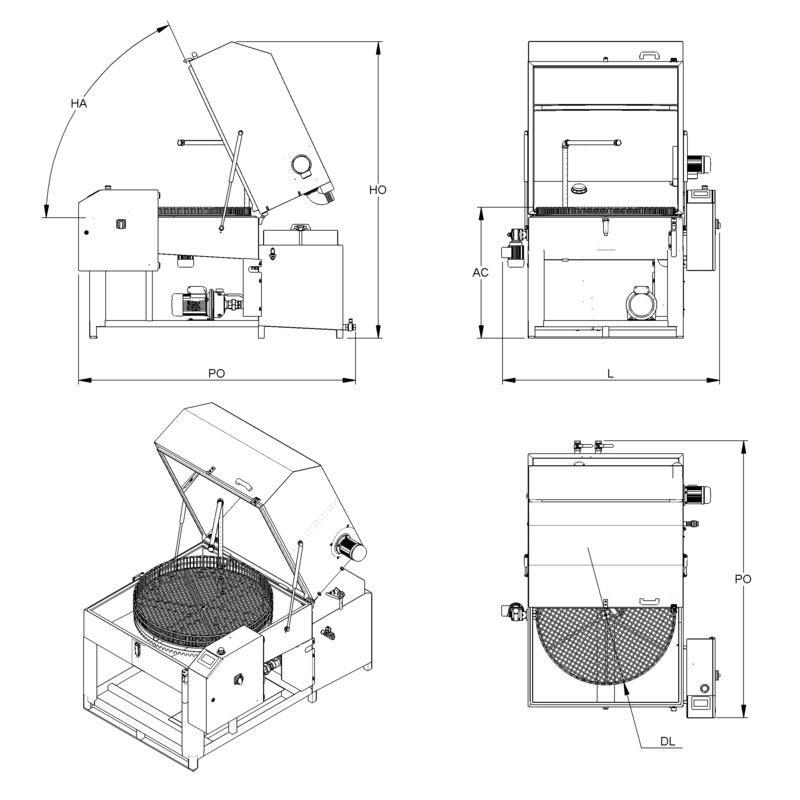

	Capacità di lavaggio ( Ø x H )	Portata cestello	Serbatoio
80	Ø 78 x H 54 cm	100 kg	230 lt
100	Ø 98 x H 54 cm	200 Kg	280 lt
120	Ø 117 x H 70 cm	300 Kg	330 lt

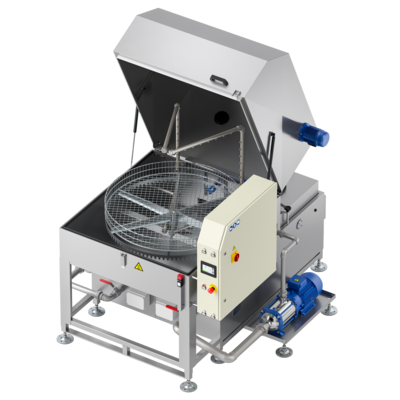

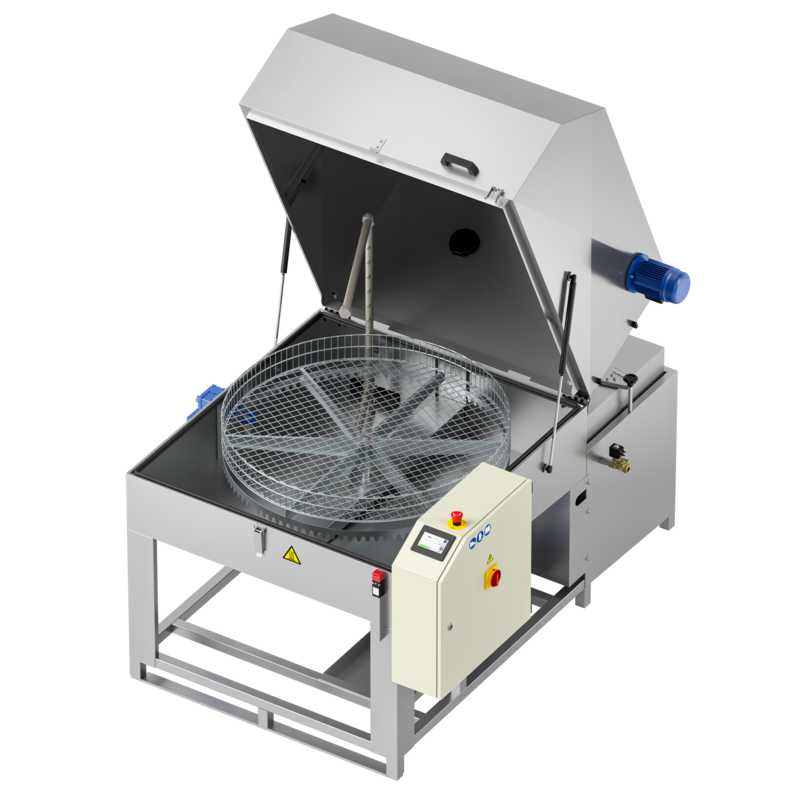

UNIX SZD

Lavametalli automatico a cesto rotante con serbatoio posteriore

Impianto che permette il Lavaggio Automatico di particolari meccanici di piccole e medie dimensioni.

Il lavaggio viene eseguito per mezzo dei getti superiori, inferiori e laterali, la rotazione lenta del cestello è garantita da un motoriduttore
La gestione, affidata ad un PLC, consente moltissime possibilità di personalizzazione, grazie anche ad un’ampia scelta di accessori.
Il serbatoio di grande capienza è separato dalla camera di lavaggio e si trova nella parte posteriore.

versione

LT (riscaldamento fino a 60° C)
HT (riscaldamento fino a 80° C)

COMANDI

PLC con Touchscreen colori
Opzione Industry 4.0

SERBATOI

Unico serbatoio

SETTORI DI APPLICAZIONE

Industria meccanica, asportazione truciolo, fonderie, stampaggio
Trattamento delle superfici, preverniciatura, sverniciatura
Industria Aereonautica / Spaziale
Elettronico
Chimico, Farmaceutico, Medicale, Cosmetico, Alimentare

Alimentazione

Trifase

Video Lavametalli

Le lavapezzi Unix SZD sono impianti di lavaggio per pezzi di piccole e medie dimensioni.
Il ciclo di lavaggio è completamente personalizzabile grazie al software intuitivo e, a seconda degli accessori installati, permette il lavaggio, il soffiaggio e l’asciugatura dei pezzi.
La peculiarità di questo modello è il serbatoio posteriore, fisicamente disgiunto dalla camera di lavaggio.
Questo permette una facile manutenzione, una filtrazione aggiuntiva con filtri a cappello e grazie al serbatoio molto capiente una maggior durata del bagno di lavaggio.
Le lavapezzi UNIX SZD sono provviste di serie di aspirazione dei vapori per evitare che all’apertura del coperchio l’operatore venga investito dal vapore.

Cosa è incluso in tutte le UNIX SZD

Aspirazione elettrica temporizzata dei vapori
Chiusura portella assistita con molle a gas e gancio di chiusura
Componentistica elettrica di potenza Siemens®
Display Touchscreen colori 4" per impostazioni e programmi
Filtro a cassetta 6 filtri verticali in Aisi 304 per il pre-filtraggio liquido di ritorno nel serbatoio
Filtro in acciaio INOX Aisi 304 sull’aspirazione della pompa
Guarnizione bordovasca
Struttura e lamiere a contatto col liquido in acciaio INOX Aisi 304
Controllo di livello minimo
Finecorsa di sicurezza sull’apertura del coperchio
Elettropompa in acciaio INOX con tenute speciali
Programmazione settimanale di accensione riscaldamento e disoleatore (se installato)
Impianto elettrico IP65, gestione con PLC touchscreen (DGT V4)
Riscaldamento del liquido con resistenza elettrica in acciaio INOX
Rotazione meccanica del cestello tramite motoriduttore
Sbiancatura delle saldature interne
Serbatoi accessibili dall’esterno
Struttura portante inferiore in acciaio Inox
Tubazioni di lavaggio in acciaio INOX Aisi 304 con ugelli a lama Inox professionali
Valvole di scarico per svuotamento serbatoi
Valvola manuale per il riempimento acqua

VERSIONE HT

Coibentazione termica con pannelli in acciaio Inox Aisi 430
Finecorsa di sicurezza con blocco dell’apertura del coperchio durante il ciclo
Pannelli sotto cestello con filtri a pozzetto raccolta grasso e solidi

Cosa è possibile aggiungere come accessorio

Controllo del livello massimo del liquido nel serbatoio ed elettrovalvola di riempimento
Soffiaggio aria compressa
Asciugatura con resistenza e soffiante a canali laterali a lama d’aria
Demineralizzatore a resine miste con conduttivimetro
Apertura e chiusura pneumatica del coperchio con comando 2 mani di sicurezza
Condensatore vapori centrifugo S carrellato
Comando due mani per rotazione cesto a coperchio aperto
Carrello esterno in acciaio INOX Aisi 304 con piano raccogligocce e ruote con freno di sicurezza [C]
Cestello/piattaforma supplementare in acciaio Inox
Carrello esterno aggiuntivo in acciaio INOX Aisi 304
Dosatore automatico di detergente liquido, installato sul bagno 1
Disoleatore a disco con motorizzazione indipendente
Disoleatore esterno pneumatico
Filtro a sacco in acciaio Inox, installato sul bagno 1
Candela magnetica per filtro a sacco per polvere ferritica
Gruppo rotante folle inferiore in Inox
Gruppo rotante folle superiore in Inox [C]
Dispositivo per la connessione remota e di teleassistenza per HMI Weintek
Predisposizione per Industria 4.0 per HMI Weintek
Lavaggio manuale 80 bar con pistola e guanti
Lavaggio manuale 8 bar con pistola e guanti
Predisposizione per l’utilizzo di contaminanti abrasivi nel liquido di lavaggio
Raccordi e valvole a contatto con il liquido in acciaio Inox (KIT FC)
PLC Siemens S7 1200 - HMI touchscreen Weintek
Pompa di lavaggio ad alta pressione
Vasca di ritenzione raccogligocce in acciaio INOX Aisi 304
Rampa superiore fissata al coperchio
Risciacquo nebulizzato da rete idrica e scarico nel serbatoio
Pompa di svuotamento serbatoio
Torretta luminosa per identificazione stato impianto
Pallet posizionamento pezzi

LEGENDA ACCESSORI
C: l'altezza utile di lavaggio viene ridotta di 130 mm

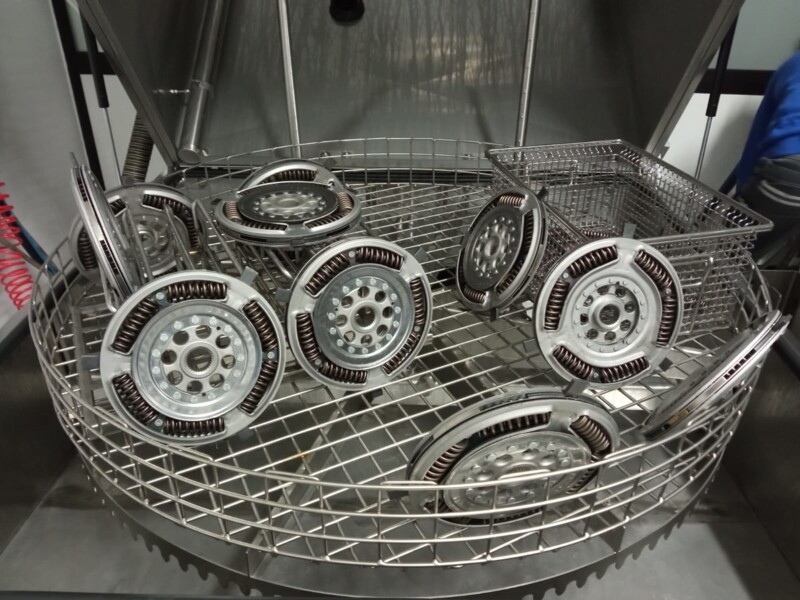

Lavaggio dischi frizione contaminati da importanti quantità di grasso

Il miglior risultato si è ottenuta grazie alla Lavametalli industriale Unix 120 SZD, un impianto polivalente in grado di trattare efficacemente componenti meccanici bisognosi di manutenzione più estrema.
